（1）工藝要求：



    · 自動扶梯多采用單速交流電機作為主機，鏈輪鏈條式傳動，梯級額定速度大多為0.5m/s。這種扶梯即使在無乘客使用時仍以額定速度運行，具有耗能大、機械磨損嚴重、使用壽命低等缺點。



    · 有人踏上扶梯前電梯要高速平穩運行，當無人時扶梯以低速運行。



    · 系統要求變頻器啟動運行平穩，加速性能好，啟動轉矩大，過載能力強，同時應具備當變頻器調速系統出現故障時，控制系統自動切換到工頻運行，保障扶梯輸送功能的正常實施。

    （2）系統方案：

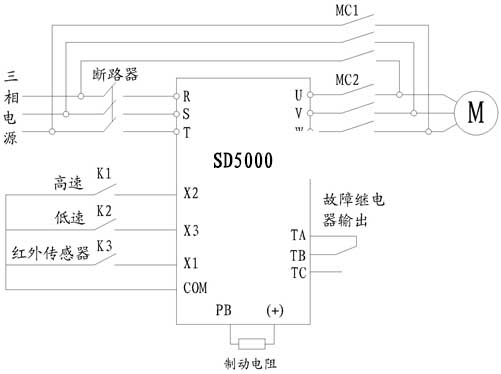

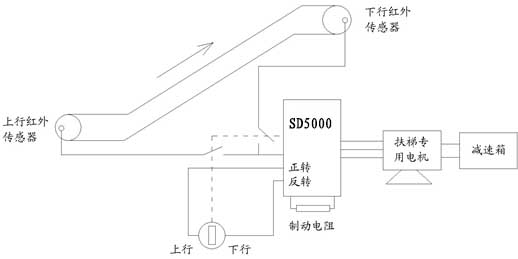

    ·  在電梯首尾處各安裝一支紅外傳感器開關，乘客通過電梯時，紅外傳感器開關被觸發并發出開關信號給變頻器



    ·  有客流時，紅外傳感開關被觸發，變頻器立即加速到多段速頻率1，并使電梯高速平穩運行；無乘客通過時變頻器將自動切換到多段速頻率2，進行低速運行；



    ·  對電梯上行和下行，外圍控制采用開關互鎖，保證扶梯系統的正常工作；



    ·  為消耗下行或者制動過程產生的多余能量，需在變頻器上加裝制動電



    （3）系統優勢：



    ·  在開環矢量控制模式下具有低頻啟動扭矩大、響應速度快等特點，在0.5Hz啟動時其輸出轉矩可達150%額定轉矩，完全能夠滿足電梯的工藝要求；



    · 變頻器的軟啟動功能可消除電機啟動時的電流沖擊；



    · 變頻器為容性負載，可有效改善電機的功率因數，減少無功損耗；



    · 變頻器具有過流、過壓、過載、過熱等多種電子保護裝置，并具有豐富的故障報警輸出功能，可有效保證整個系統的正常運作；



    · 無客流量時電梯運行速度很低，機械磨損大為降低；



    · 變頻拖動系統的啟動、停止及速度轉換過程平穩順暢，舒適感較好。



    · 有“手動”“自動”兩種工作模式，在變頻器出現故障的情況下，仍可按手動工作方式繼續運行。

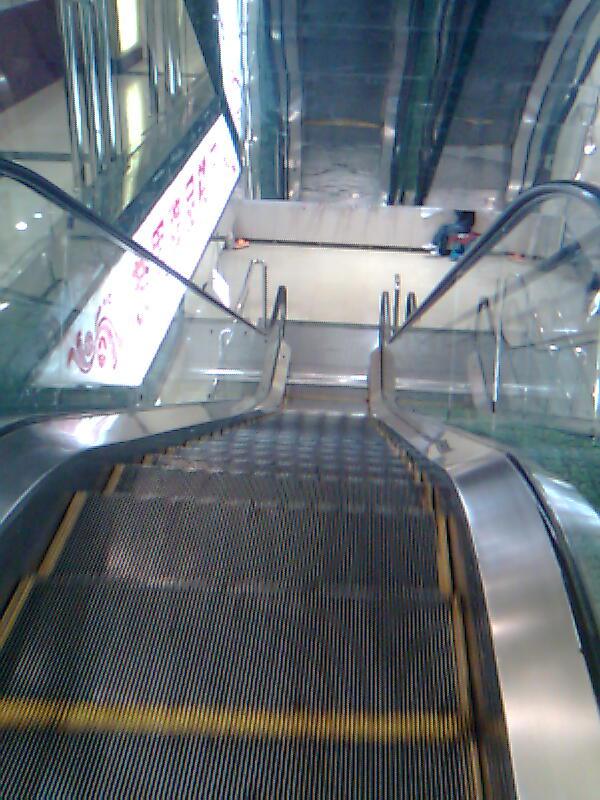

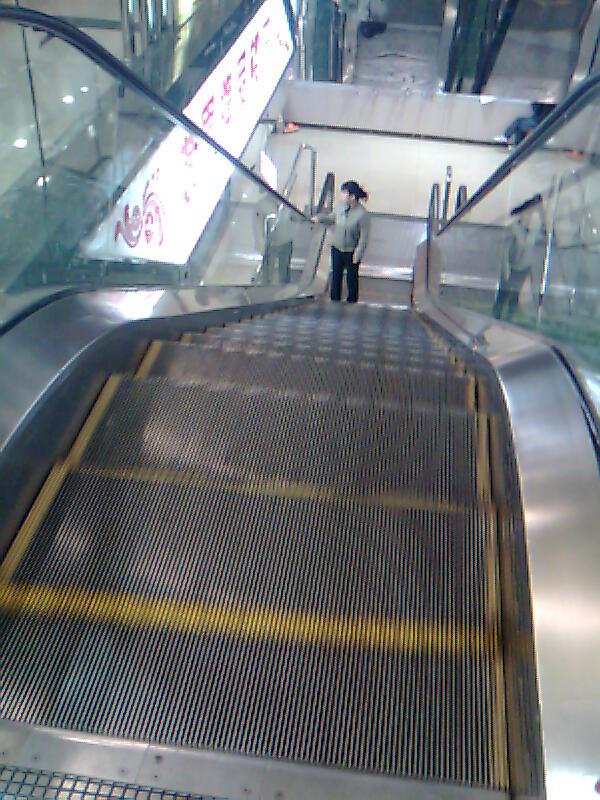

    下面是黑龍江佳木斯某大型商場的使用：
